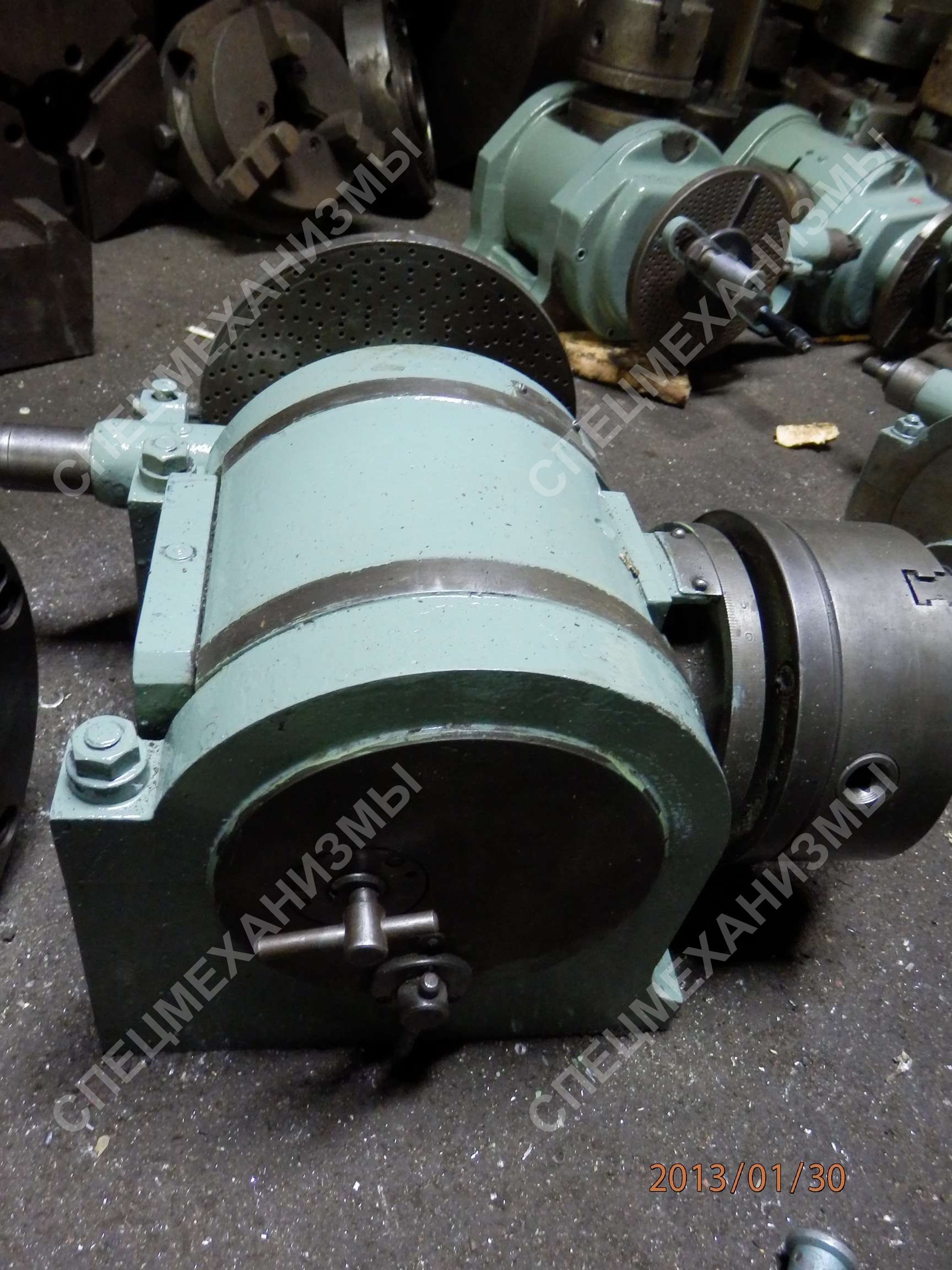

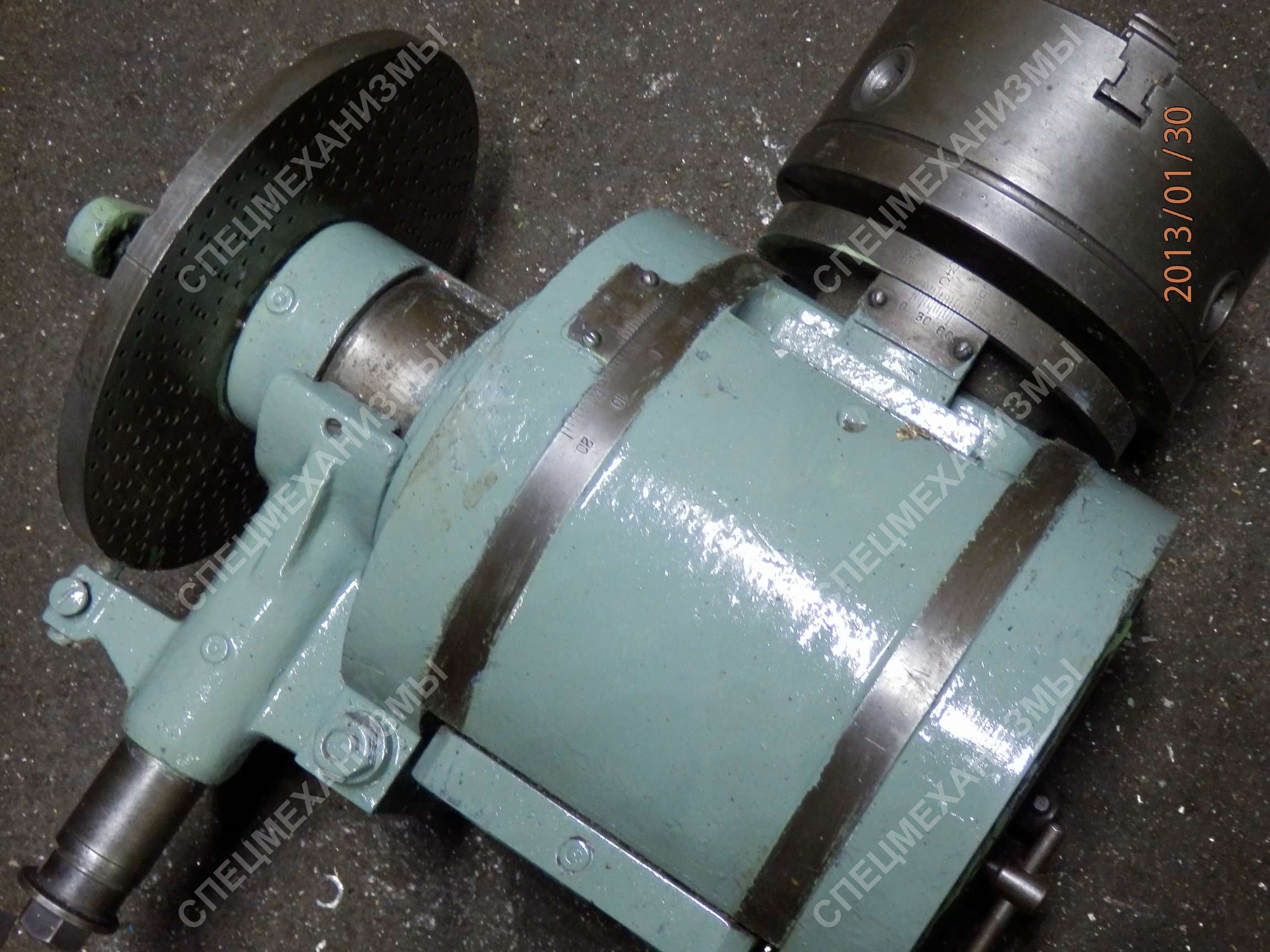

Головка делительная УДГ-Д-270 (Н-135)
Стоимость: 22000 руб.
Делительная головка - важная принадлежность фрезерного станка. Как и к станкам, к делительным головкам предъявляются требования по обеспечению высокой точности, простоты использования и обслуживания, долговечности.
Универсальные делительные головки типа УДГ-Д применяются с универсальными и горизонтально-фрезерными станками и предназначены для различных фрезерных, зубофрезерных, расточных, сверлильных, разметочных и других подобных работ.
Технические характеристики универсальной делительной головки УДГД270
| Характеристики | УДГ-Д-270 (Н-135) | |
| Наибольший диаметр детали, мм | 270 | |
| диаметр 3-х кулачкового патрона, мм | 160 | |
| Высота центров, мм | 140 | |
| Расстояние от основания до торца шпинделя
в его вертикальном положении, мм |
300 | |
| Диапазон деления | 2-400 | |
| Передаточное отношение | 1:40 | |
| ∅ отверстия шпинделя, мм | 30,1 | |
| Конус Морзе шпинделя передний | 4 | |
| Угол поворота шпинделя в вертикальной плоскости, гр |
вниз от линии центров | 5 |
| вверх от линии центров | 95 | |
| Ширина направляющих шпонок, мм | 18 | |
| Габаритные размеры основания | 290х234 | |
| Вес, кг | 56 | |

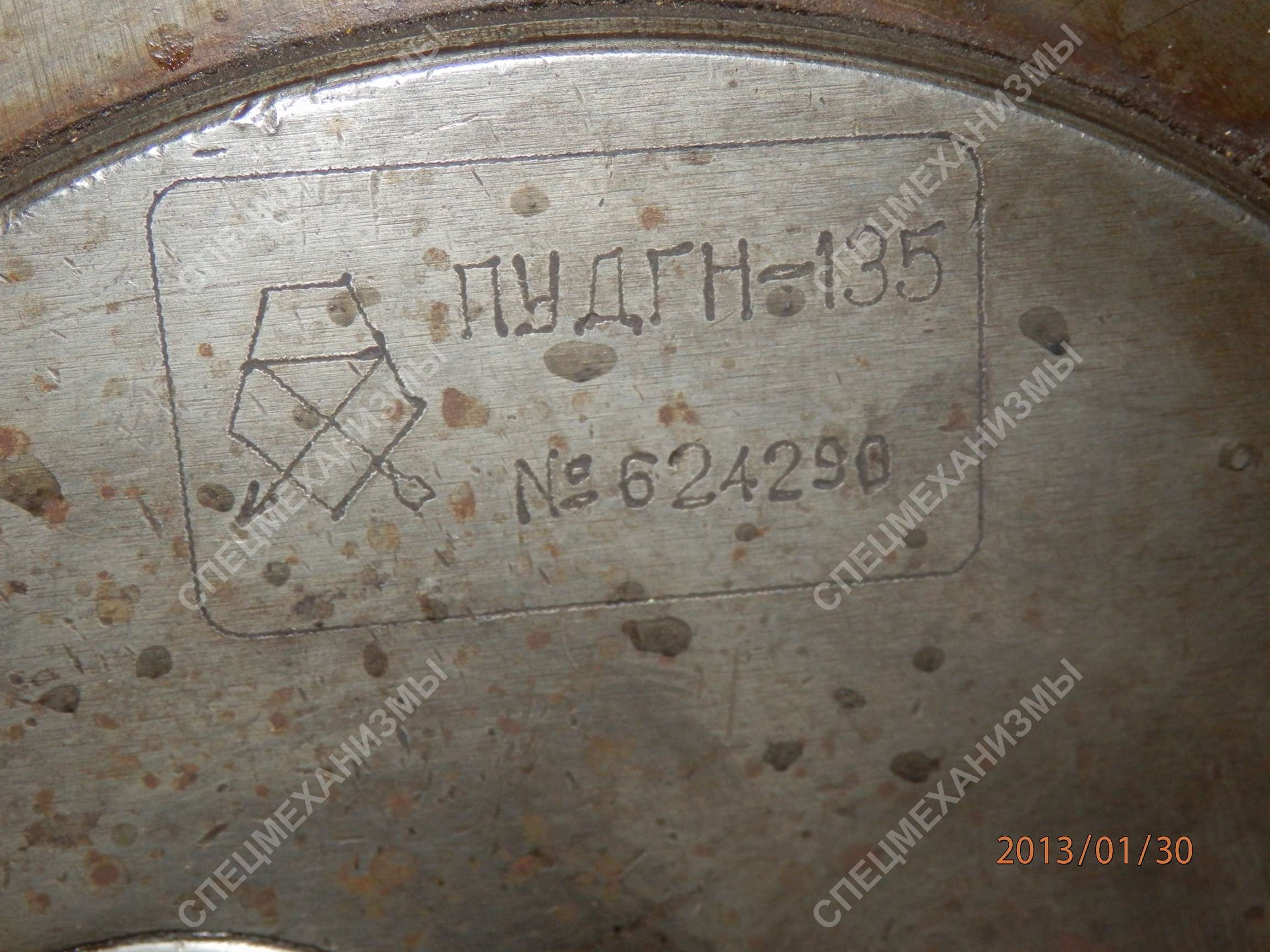

* У головки делительной УДГ-Д-270 - другое обозначение - УДГ-Н-135
